感谢您选购本产品。本产品具有机械游标卡尺一样的可靠性和高防护等级，能在车间环境下暴露于冷却液、水、尘、油中使用，甚至可短时间内在水中使用。绝对码式测量系统避免了快速移动或受干扰时测量原点丢失，反复设置原点的烦恼，甚至更换电池后测量原点也不会丢失。使用更放心、更惬意。
为了方便您快速使用本产品，并发挥本产品的最大效能和延长为您服务的时间，请仔细阅读本说明书。并把说明书妥善保管，以备日后查阅。
● 产品特点介绍
■ 新型专利电磁感应式绝对码位移测量系统，使用过程中或更换电池后无需重新设置原点，可实现像机械游标卡尺一样的直接测量，简便易用，可靠性更高。
■ 防水、防油、抗电磁干扰，防护等级达IP67(CEI 60529)。
■ 单键设计，按键菜单式提示，简洁、方便，易于操作。
■ 手动/自动电源开关，未使用延时5分钟自动关机（注：部分型号在关机16小时内，拉动尺框会自动开机）。
■ 低电压报警，高、低温及其它错误报警。
■ 响应速度无穷大，没有超速误差。
■ ABS/INC模式和mm/IN模式功能。

■ 测量范围：0～150mm/6IN, 0～200mm/8IN, 0～300mm/12IN
■ 分 辨 力：0.01mm/0.0005IN
■ 重 复 性：0.01mm/0.0005IN
■ 操作温度：10°C～40°C
■ 储存温度：-10°C～60°C
■ 相对湿度：100%
■ 防护等级：IP67(CEI 60529)
■ 电池类型：3V锂电池（CR2032）
■ 电池寿命：约2000小时

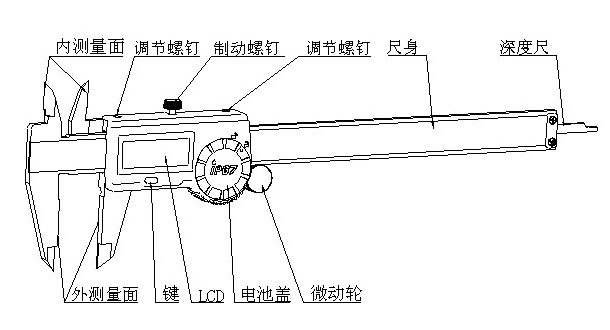

注：部分型号无微动轮
● 使用方法
■ 安装电池：1）将电池盖逆时针旋转至开锁位置（右上图），电池盖自动弹起。2）安装新电池：把O形密封圈放在电池盒中的圆台上。如O形密封圈外圆不能与电池盒内壁贴合(即O形密封圈收缩变小)，可将O形密封圈轻轻拉长一点；电池“+”朝上，放入电池盒中（右下图），电池盖上的圆点对准开锁位置，放入电池室中，向下用力压住电池盖，顺时针旋转至上锁位置。（提示：①、由于电池室内的O形密封圈很细小，打开电池盖时小心掉落；装电池盖时注意电池盒中的O形密封圈的位置要正确，并清除O形密封圈上附着的灰尘颗粒，以免气密性不良；如O形密封圈严重变形或破损，应更换O形密封圈。②、更换电池时适宜在较干燥的环境中，且时间尽可能短，以免水汽进入电子组件中。）
■ ABS/INC切换：在ABS模式下，外测量面接触时，显示“0.00”, 即是卡尺的绝对原点位置，LCD的功能标识符显示“ABS”。在任意位置需要作相对测量时，按住键直到LCD显示“inc”菜单后放开，此时LCD功能标识符显示“INC”，同时显示“0.00”，即进入INC测量模式。反之，要切换到ABS模式时，按住键直到LCD显示“AbS”菜单后放开，此时显示绝对位置数值。
■ mm/IN切换：按住键直到LCD显示“mm（或inch）”菜单后放开，即切换到mm（或inch）模式。
■ 手动关机：按住键直到LCD显示“OFF”菜单后放开，即关机。
注：按住键不放，LCD循环显示“AbS（或inc）”→“OFF” → “mm（或inch）”→“AbS（或inc）”，在需要的功能菜单处放开键，即进入该功能模式。
■ 校正绝对原点位置：由于量面磨损等原因，当外测量面接触时，显示非“0.00”，即绝对原点改变，此时需要校正绝对原点：①、关机，使外测量面接触，拧紧制动螺钉。②、取出电池。③、按住键不放，装上电池（不一定要装电池盖，先用手压住电池。），LCD先显示“on”，约4秒后显示“Set 0”，放开键，LCD显示“0.00”，进入正常工作模式。④松开制动螺钉，来回移动几次，每次使外测量面接触，检查是否显示“0.00”；如不显示“0.00”，则重复上述操作直至显示“0.00”。
■ 测量工件方法：此数显卡尺可以测量内尺寸（如槽、孔等）、外尺寸（如外圆、线性外尺寸等）和深度尺寸（如槽深、台阶等）等，测量方式及读数方式与普通数显卡尺相同。

■ 避免碰撞，跌落而使零件变形，至使读数发生较大误差。
■ 各量面及导向面保持清洁。
■ 长时间不用应放入产品盒内，并做好防锈处理。
■ 数显卡尺电子组件部分不能接触化学溶济。
■ 更换电池时，如O形密封圈已变形或破损，应更换O形密封圈。
■ 数显卡尺放入水等液态物质中的深度不宜大于1米，时间不宜超过30分钟。
■ 出现低电压提示符后应更换电池。
■ 如环境温度过高或过低，或者电池电量太低，都会出现“Err-1”报警。如温度和电池都正常，则产品发生故障，应返修处理。
■ 在测量中，如测量力过大，或有垂直于测量爪平面的外力，使两测量爪变形错位，都会出现“Err-2”报警，此时应减小测量力或消除外力；此外，如尺身某处弯曲变形，在此处也会出现“Err-2”报警，应返修处理。
■ 由于是绝对码式测量系统，测量系统中的读数头和绝对编码标尺之间有着严格而精确的位置关系，所以不要拆卸任何零部件，以免读数头不能读出绝对编码标尺上的数据而使之无法正常工作。

序号	故障现象	故障原因	解决方法
1	电子组件气密性不良, 组件进水	1、电池盖未旋到位	电池盖旋到上锁位置
		2、O形密封圈变形	调整O形型密封圈形状；
		3、O形密封圈破损	更换O形密封圈
		4、其它原因	送生产商或指定售后服务商修理
2	LCD显示不全,缺划	1、电子组件内进水	晾干，并避免进水（参考序号1）
		2、外壳变形	送生产商或指定售后服务商修理
3	LCD不显示	1、电池无电量	更换电池
		2、其它原因	送生产商或指定售后服务商修理
4	LCD显示：	1、电池电量低	更换电池
5	显示数值在两个数之间反复变化	电池接触不良	调整电池触片形状，使之接触良好
6	LCD显示“Err-1”	1、环境温度低于10℃或高于40℃	调节环境温度在10℃～40℃之间
		2、电池电量太低	更换电池
		3、电子元件损坏	送生产商或指定售后服务商修理
7	LCD显示“Err-2” ：数值紊乱	1、测量力太大，使零部件变形	减小测量力
		2、有外力使量爪上下错位变形	消除外力
		3、移动间隙过大	调整调节螺钉，减小间隙
		4、尺身弯曲	送生产商或指定售后服务商修理
		5、电子元件损坏

由于产品不断升级，本说明书与产品可能略有不同，以实际产品为准。
